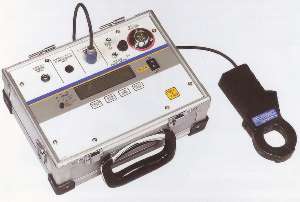

活線メガ／品番 ＭＧ７Ｔ－３４ＭＵＭＧ７Ｔ－３４ＭＵの特長
●ベクトル解析法により高精度な測定が可能
●設備の稼動状態における活線絶縁抵抗測定が可能
●単相２線から三相４線までの各電路測定にフル対応
●lo/lgr/MΩを同時測定できるマルチ機能
●設備全体や分岐、機器の絶縁測定が可能
●非接触電圧センサ（別売）で充電部に触ることなく安 全測定
●記録計を接続しlgr値を連続測定可能
●標準φ40mmと別売φ80mmクランプセン サで３線 一括で60m?と325m?の導体径電線測定が可能
●各相電圧測定は真の実効値検出表示
●loは高調波の影響が見分けられるフィルタースイッ チ機能を搭載、真の実効値検出表示
●lgrは高調波の影響を受けないloとVの乗算演算方
式を採用し常に安定した高精度の測定値を検出表示
定価 \198,000-
特価 \190,800-
| 項目 | 仕様 |
| 電源 | AC85～260V 50/60Hz 測定電圧入力共用 |
| (２電源方式） | 単三アルカリ乾電池（LR6）8本 電源判別及び非接触電圧センサ使用時の電源 |
| 接続対象電路 | 単相2線 単相3線 三相3線 三相4線 （440V対応 注1） 注1）MG7T-34MUは、三相4線の440V電路測定まで対応しています。三相4線の測定は、中性点と各 相の間での電圧検出となります。 440V÷√ 3=254V |
| 電圧入力 | AC85～260V 三相4線の場合中性点-各相間を使用 （260V） 非接触電圧センサ使用時は非接触電圧センサにて電圧位相検出（電圧値は マニュアル設定） |
| 入力電流（零相電流入力） | AC0～2000mA 標準付属クランプセンサ（MG7Z-40MU） 口径φ40mm 別売オプション：クランプセンサ（MG7Z-80GMU） 口径φ80mm |
| 測定対象（計測範囲） | 単相2線（85～260V） 単相3線（85～260V） 三相3線（85～260V） 三相4線（85～260V 中性点-各相電圧） |
| 電圧測定［Ｖ］ | 0～260V 260Vを超えると“ＯＲ”表示 表示0.0～260.0V 分解能0,1V 精度±1.0％rdg±5dgt ※非接触電圧センサ使用時の精度は適用外 |
| 合成漏れ電流［ｌｏ］ | 0～/20/200/2000mA オートレンジ 表示0.00～22.00mA 分解能0.01mA 20.0～220.0mA 0.1mA 200～2200mA 1mA 2200mAを超えると“ＯＲ”表示 各レンジの110％以上でアップ動作/10％未満でダウン動作 精度±1.0％rdg±20dgt クランプ相基準（MG7Z-40MU） ※クランプセンサMG7Z-80GMU使用時は各レンジ±2.5％rdg±20dgt |
| 対地抵抗成分電流［ｌｇｒ］ | 0～20/200mA オートレンジ 表示0.01～22.00mA 分解能0.01mA 20.0～220.0mA 0.1mA 200～2200mA 1mA 220mAを超えると“ＯＲ”表示 各レンジの110％以上でアップ動作/10％未満でダウン動作 精度は、lgr=lo×cosθとVとの演算でθの確度+下記の確度となります。 精度 lgr20/200mA各レンジ ±10％rdg±20dgt（θの確度±0.5°以内） MG7Z-80GMUクランプセンサ使用時 ±15％rdg±20dgt（θの確度±0.5°以内） ※非接触電圧センサ使用時の精度は適用外 |
| 対地絶縁抵抗［ＭΩ］ | 0.001～9.999MΩ 表示0.001MΩ未満は“ＵＲ”表示、10MΩ以上は“ＯＲ”表示 ※非接触電圧センサ使用時の精度は適用外 入力電圧AC100V入力時の表示例 0.001MΩ(lgr：100mA)～5.000MΩ(lgr：0.02mA) 入力電圧AC200V入力時の表示例 0.002MΩ(lgr：100mA)～6.666MΩ(lgr：0.03mA) |
| 記録計出力［ｌｇｒ］ | DC200mV of F.S lgr：200mA 精度±（表示確度+1％ of F.S） 出力インピーダンス 約1kΩ（接続記録計入力インピーダンス1MΩ以上） |
| ｌｏフィルター | lo測定時のフィルターＯＮで入力電圧の基本周波数のみを検出、lgr・MΩの測定ではフィルターに関係なく 基本周波数のみを検出 |
| ◇付属品 | ○クランプセンサMG7Z-40（φ40mm） ○電圧コード ○アースコード ○lgr記録計用出力コード ○コードケース ○肩掛けベルト ○2Aヒューズ ○単3アルカリ乾電池（8本） ○取扱説明書（合格書） ○保証書 |
