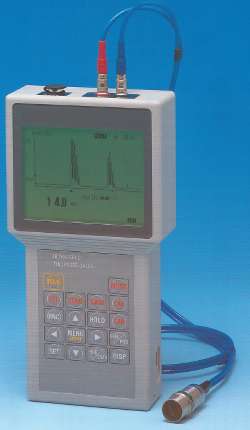

超音波厚さ計/M403DM-2001T超音波厚さ計/M403DM-2001T

●M403DM-2001Tは、厚さ測定の数値表示と共に測定中のエコーの状態をモニターする事で、より信頼のある測定が出来る厚さ計として開発しました。

超音波厚さ計
品番 M403DM-2001T


■特長
●高画質大型画面・モニター付
見易いELバックライト付き大型液晶画面に表示される測定数値と波形で、より信頼できる測定ができます。
●DC/RF波形表示
測定内容に合わせた波型を選択して観測ができます。厚さ以外の情報収集にもお役に立て下さい。
●表示波形の感度をコントロールしてホールドが可能
測定中の波形を見易いレベルにコントロールし、ホールドして確認できます。
●豊富なメモリー容量/RS-232C標準装備
6400点の測定値と100点の表示波形をメモリーでき、データーの転送やパソコン側からの各種パラメーターの変更もできます。ハイレベルなデーター処理にお役立て下さい。
●モニター時間軸及び計測ゲートの自動/任意設定が可能
オートレンジでは常に最良のエコー観測ができ、表示範囲の任意設定では広範囲表示や部分拡大観測ができます。また、計測デート位置の任意設定で、ゲート内エコーまでの厚さ測定ができます。測定内容に合わせてご利用いただけます。

■用途
?一般の厚さ測定に
貯蓄タンク・船舶・パイプライン・圧力容器・ボイラー等の厚さ測定
?製品の検査・品質管理に
板材の厚さ測定および二枚割れの検査、成計品・加工品の厚さ測定
?接着および接合状態の検査に
クラッド材の接着状態、板の重ね溶接部の接合状態の検査
?材質の欠 検査その他の応用
厚さ測定で不安定/異常表示をする場の波形確認や、材質内部の簡易的な欠検査

■標準構成
?M403DM-2001T本体(バッテリー内蔵)・・・・・1台
?接触子T528形5Z10/2NDT(0/8mケーブル付)・・・1個
?探触子ホルダー ・・・・・・・・・・・・・・1個
?テストピース(銅:5mm)・・・・・・・・・・・1個
?充電器(AC100V)・・・・・・・・・・・・・・1個
?油さし(30cc用)・・・・・・・・・・・・・・1個
?転送用ケーブル(RS-232C用)・・・・・・・・・1本
?転送用ソフト ・・・・・・・・・・・・・・・1本
?携帯用収納ケース ・・・・・・・・・・・・・1個
?取扱説明書・試験成績書・保証書 ・・・・・・各1部

■仕様・性能
超音波厚さ計基本仕様
?表示部・・・・・・・液晶デジタル方式
     (58×77mm、240×320ドット)
?測定方式・・・・・・パルス反射式
?使用周波数・・・・・2~10MHz
?使用桁数・・・・・・4桁
?測定範囲・・・・・・0.7mm~250.0mm(銅材料換算)
?最小表示単位・・・・0.1mm
?測定誤差・・・・・・±0.1mm(0.7~100.0mm)
     ±0.5%(100.1~250.0mm)
?音速調接範囲・・・・100~16,000m/sec
?データロガ容量・・・6400点
?表示回数・・・・・・2回/sec
?電源・・・・・・・・専用リチウムイオン電池(充電式)
     (連続使用時間:約30時間以上)
?オートパワーオフ・・手動/自動(測定中断後約4分後OFF)
?照明方式・・・・・・ELバックライト方式
?ローバッテリー残量表示・・残量5段階マーカー表示
?カップリング表示・・・・・マーカー表示
?外形寸法・・・・・・・・・W100×H195×D38mm
?本体質量・・・・・・・・・約500g(バッテリー含み)
?使用温度範囲・・・・・・・-10℃~+50℃

■波形表示仕様
?表示波形・・・・・・・・・DC/RF波形(選択切替)
?波形表示回数・・・・・・・2回/sec
?表示位置・幅・・・・・・・0~250mm(自動/任意)
?拡大レンジ・・・・・・・・×1・×2・×5・×10倍
?波形メモリー・・・・・・・100波形
?ゲイン調整・・・・・・・・16段階
?計測ゲート機能・・・・・・計測ゲート位置の任意設定可能

■通信機能
?RS-232Cにより、パソコンとの間で測定数値および波形データのセーブ/ロードができます。
■特別付属品(別途ご注文により付属いたします。
?小径パイプ用探触子・・・・・・T529形 5Z10/2NDT
?鋳鉄用探触子・・・・・・・・・3533L形 2Z5×10NDT
?高温用探触子・・・・・・・・・3533K形 5Z5×10NDT
?高温用探触子・・・・・・・・・3533K形 3Z5×10NDT
?薄板用探触子・・・・・・・・・T561形 10Z6/NDT
?高周波ケーブル(3533形用)・・W1035:1m
?本体スタンド
?予備バッテリ(充電式:専用リチウムイオン電池)

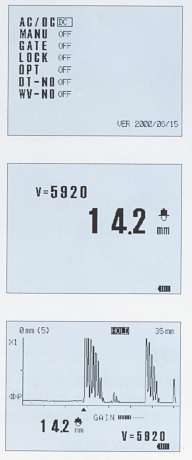

■例1
メニュー画面表示





■例2
数値表示





■例3
DCh波形表示
(又はRF波形表示)
